Inconel legering 601 buisleidingenbeschrijving
GNEE Inconel legering 601 buisleidingen
Inconel Alloy 601-buisfittingen zijn gemaakt van een nikkel-chroom-ijzerlegering die bekend staat om zijn uitstekende weerstand tegen oxidatie bij hoge- temperaturen, goede mechanische sterkte en weerstand tegen waterige corrosie. De belangrijkste kenmerken zijn onder meer het gebruik ervan in toepassingen met hoge- temperaturen, zoals ovens en gasturbines, de geschiktheid voor lassen en vormen, en de beschikbaarheid van verschillende soorten fittingen, zoals ellebogen, T-stukken en verloopstukken. Een goede installatie en correct onderhoud zijn van cruciaal belang om de effectiviteit op de lange- termijn te garanderen.
Inconel Legering 601 Pijpfittingen Specificatie
| Specificaties | ASTM B366 / ASME SB366 |
|---|---|
| Cijfers | Inconel 601 |
| Afmetingen | ASME/ANSI B16.9 |
| Maten | 1/8" NB tot 28" NB |
| Type | Naadloos, gelast, vervaardigd |
| Buigradius | R=1D, 2D, 3D, 5D, 6D, 8D, 10D of aangepast |
| Wanddikte | Sch 5s, 10s, 40s, 80s, 160s, XXS of Custom (tot 50 MM) |
Inconel Legering 601 Pijpfittingen Specificatie
Chemische samenstelling van Inconel 601-fittingen
| Element | Gewicht (%) |
|---|---|
| Nikkel (Ni) | 58.0 - 63.0 |
| Chroom (Cr) | 21.0 - 25.0 |
| Ijzer (Fe) | Evenwicht |
| Koolstof (C) | maximaal. 0.10 |
| Mangaan (Mn) | maximaal. 1.0 |
| Silicium (Si) | maximaal. 0.50 |
| Zwavel (S) | maximaal. 0.015 |
| Koper (Cu) | maximaal. 1.0 |
| Aluminium (Al) | 1.0 - 1.7 |
Mechanische eigenschappen van UNS N06601-fittingen
| Eigendom | Waarde |
|---|---|
| Dikte | 8,1 g/cm³ |
| Smeltpunt | 1411 graden (2571 graden F) |
| Treksterkte | 550 MPa (80.000 psi) min |
| Opbrengststerkte | 205 MPa (30.000 psi) min |
| Verlenging | 30% min |
| Hardheid (Brinell) | 130 HB |
Fysische eigenschappen van Inconel 601 lasfittingen
| Eigenschappen | Waarden | |
|---|---|---|
| Smeltbereik | graad F | 2480-2571 |
| rang | 1360-1411 | |
| Specifieke warmte | 70 graden F, Btu/lb- graden F | 0.107 |
| 21 graden, J/kg- graad | 448 | |
| Dikte | pond/in³ | 0.293 |
| Mg/m³ | 8.11 | |
| Permeabiliteit | 200 oersted (15,9 kA/m) | |
| 76 graden F (24 graden) | 1.003 | |
| -109 graden F (-78 graden) | 1.004 | |
| -320 graden F (-196 graden) | 1.016 | |
| Curie-temperatuur | graad F | <-320 |
| rang | <-196 | |
Inconel 601 T-stuk temperatuurbereik
| Temperatuurbereik | |
|---|---|
| graad C | graad F |
| 870 - 1230 | 1600 - 2250 |
Gewichtstabel van legering 600 fittingen
| Buitendiameter (mm) | Pijpgewicht (mm) | SCH |
|---|---|---|
| 13.72 | 1.65 | 10S |
| 17.15 | 3.20 | 80S |
| 21.34 | 2.11 | 10S |
| 42.16 | 2.77 | 160 |
| 13.72 | 2.24 | 40S |
| 21.34 | 2.77 | 40S |
| 168.28 | 18.26 | 160 |
| 219.08 | 18.23 | 120 |
| 33.40 | 3.38 | 40S |
| 42.16 | 2.77 | 10S |
| 48.26 | 3.68 | 40S |
| 60.33 | 8.74 | 160 |
| 73.03 | 5.16 | 40S |
| 114.30 | 3.05 | 10S |
| 73.03 | 3.05 | 10S |
| 88.90 | 5.49 | 40S |
| 219.08 | 12.78 | 80S |
| 101.60 | 5.74 | 40S |
Legering 601 Buttweld fittingen maten
| Vormen van buisfittingen | Maatbereik voor pijpfittingen | Schema's van stuiklasfittingen | Afmetingsnormen | |
|---|---|---|---|---|
| Naadloze buisfittingen | Gelaste pijpfittingen | |||
| Inconel retourbochten | 1/8"NB tot 8"NB | SCH 5, SCH 5S, SCH 10, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 40, SCH STD, SCH 60, SCH 80s, SCH 100, SCH 120, SCH XS, SCH XXS, SCH 160, tot 50 mm in geval van gelaste fittingen | ASME B16.9, ANSI B16.9, ASME B16.28, ANSI B16.28, ANSI B16.25, MS SP 75 | |
| Inconel-T-shirts | 1/8" NB tot 24" NB | Tot 42"NB | ||
| Inconel-reductiemiddelen | 1/8" NB tot 24" NB | Tot 42"NB | ||
| Inconel eindkappen | 1/8" NB tot 24" NB | Tot 42"NB | ||
| Inconel Swage-nippel | 2 1/16" tot 30" | |||
| Inconel-ellebogen - 45, 90 en 180 graden | 1/8" NB tot 24" NB | Tot 42"NB | ||
| Inconel-kruis | 1/8"NB tot 8"NB | |||
Afmetingen van Inconel 601 Elleboogpijp
| Gewicht (kg) | Afmeting (mm) |
|---|---|
| 18.0 | 2.0 X 1219 X 3048 |
| 10.8 | 1.2 X 1219 X 3048 |
| 8.1 | 0.9 X 1219 X 3048 |
| 6.3 | 0.7 X 1219 X 3048 |
| 28.6 | 3.18 X DIVERSE ANN |
| 27.0 | 3 X 1200 X 3000 |
| 14.4 | 1.6 X 1200 X 3048 |
| 4.5 | 0.5 X 1000 X 2000 |
Werkstoff NR. 2.4851 Gewichtstabel stompe uiteinden
| NPS | Gewicht | W.T | O.D | ||
|---|---|---|---|---|---|
| lb/ft | in | mm | in | mm | |
| 3 | 7.576 | 0.216 | 5.486 | 3.500 | 89 |
| 10.253 | 0.300 | 7.620 | |||
| 1 1/2 | 2.718 | 0.145 | 3.683 | 1.900 | 48 |
| 3.361 | 0.200 | 5.080 | |||
| 1 | 1.679 | 0.133 | 3.378 | 1.315 | 33 |
| 2.172 | 0.179 | 4.547 | |||
| 3/4 | 1.131 | 0.113 | 2.870 | 1.050 | 27 |
| 1.474 | 0.154 | 3.912 | |||
| 1/2 | 0.851 | 0.109 | 2.769 | 0.840 | 21 |
| 1.088 | 0.147 | 3.734 | |||
| 2 | 3.653 | 0.154 | 3.912 | 2.375 | 60 |
| 5.022 | 0.218 | 5.537 | |||
| 1 1/4 | 2.273 | 0.140 | 3.556 | 1.660 | 42 |
| 2.997 | 0.191 | 4.851 | |||
| 2 1/2 | 5.793 | 0.203 | 5.516 | 2.875 | 73 |
| 7.661 | 0.276 | 7.010 | |||
Soorten Inconel 600 buisfittingen
Inconel 601 soorten buisfittingen
UNS N06601 Retourbochten met korte straal
ASTM B366 UNS N06601 Pijpellebogen met korte straal
NICR23FE Retourbochten met lange straal
Inconel 601 Reduceerelleboog
WNR 2.4851 Kruis
ASTM B366 stompuiteinden
Werkstoff NR. 2.4851 Tepel
ASTM SB 366 Ongelijk T-stuk
UNS N06601 Pijpkappen

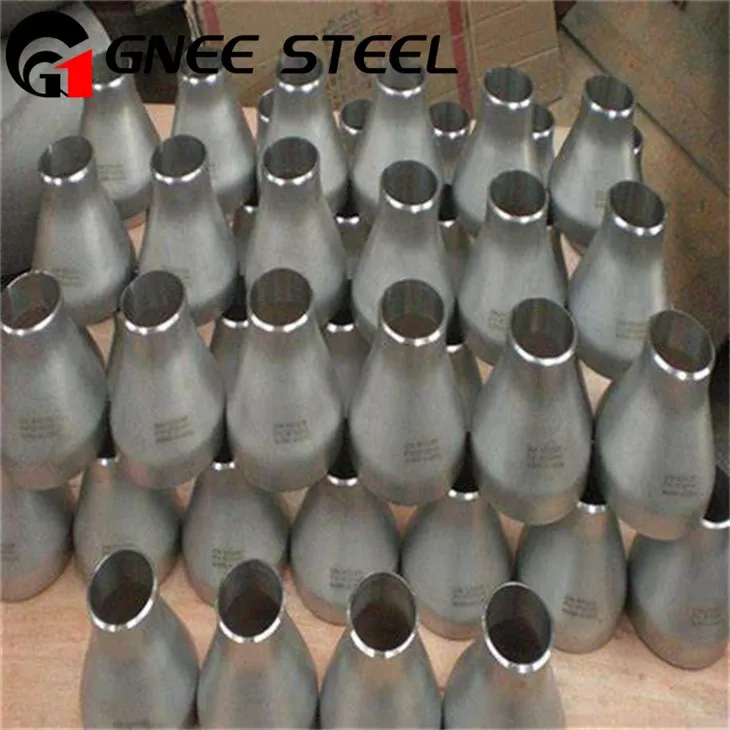

ASTM B366 UNS N06601 concentrisch verloopstuk
NICR23FE Kraagpijpfittingen
Inconel 601 koppeling
Inconel Alloy 601 Pipe Fittings-productieproces
Gnee Steel biedt de volgende warmtebehandelingen voor Inconel Alloy 601 Pipe Fittings: gloeien, oplossing + veroudering. Daarnaast verzorgt Gnee Steel ook warm- en koudwalsen, dit zijn warmwalsen en koudtrekken.
