1. Wat zijn de belangrijkste industriële toepassingen en materiële voordelen van het gebruik van Hastelloy B-2 platte staaf in de constructie van chemische verwerkingsapparatuur?

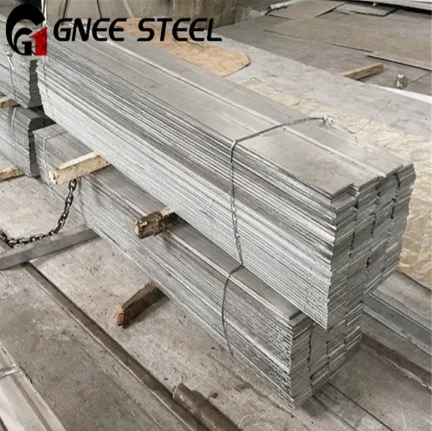

Hastelloy B-2 platte staaf dient als een fundamenteel structureel onderdeel in chemische verwerkingsindustrieën waar sterk reducerende zuuromgevingen bestaan. Deze nikkel-molybdeenlegering (ongeveer 69% nikkel, 28% molybdeen) plat staaf vindt gespecialiseerde toepassingen vanwege zijn unieke eigenschappen:
Primaire toepassingen:
Ondersteuningssystemen en structurele frames: gebruikt voor het vervaardigen van beugels, verstijvers, steunbalken en kooiconstructies in reactoren, kolommen en tanks die zoutzuur, zwavelzuur en andere reducerende zuren verwerken.
Interne onderdelen van de destillatiekolom: Vervaardigd in steunringen voor schotels, stuwplaten en verdelercomponenten waarbij de corrosieweerstand de structurele integriteit in agressieve dampen en vloeistoffen handhaaft.
Onderdelen van warmtewisselaars: gefabriceerd tot schottensteunen, trekstangen en afstandsstaven in shell{0}}en-buizenwisselaars die corrosieve media verwerken.
Flensbekledingen en steunringen: Dient als corrosiebestendig-steunmateriaal voor lasnekflenzen en op maat gemaakte flensbekledingen in leidingsystemen.
Materiële voordelen:
Uitzonderlijk reducerende zuurbestendigheid: Toont uitstekende weerstand tegen zoutzuur bij alle concentraties en temperaturen, inclusief kookpuntomstandigheden.
Immuniteit tegen spanningscorrosiescheuren: Zeer goed bestand tegen chloride-geïnduceerde spanningscorrosiescheuren, die vaak roestvast staal in deze omgevingen aantasten.
Vervormbaarheid: De vlakke staafgeometrie biedt eenvoudigere fabricagemogelijkheden voor structurele componenten in vergelijking met andere vormen, met goede koudvervormingseigenschappen wanneer deze op de juiste manier worden verwerkt.
Geometrische efficiëntie: de rechthoekige dwars-sectie biedt optimale buigweerstand in twee assen, waardoor het ideaal is voor last-toepassingen waarbij de ruimte beperkt is.
2. Welke specifieke fabricage-uitdagingen kom je tegen bij het lassen en vormen van Hastelloy B-2 platstaven, en welke procedures beperken deze risico's?
Het vervaardigen van Hastelloy B-2 platstaven brengt aanzienlijke metallurgische uitdagingen met zich mee die strikte procedurele controles vereisen:
Primaire fabricage-uitdagingen:
Verbrossing bij gemiddelde temperatuur: De meest kritische uitdaging is de extreme gevoeligheid van B-2 voor het neerslaan van brosse intermetallische fasen (voornamelijk Ni₄Mo) bij blootstelling aan temperaturen tussen 1200 graden F en 1600 graden F (650 graden tot 870 graden). Dit kan gebeuren tijdens het lassen, een onjuiste warmtebehandeling of zelfs langzame afkoeling na heet vervormen.
Werkharding: De legering vertoont een snelle werkharding tijdens koudvervormingsbewerkingen, wat een zorgvuldige controle van de vervormingssnelheden vereist en vaak tussentijds uitgloeien noodzakelijk maakt.
Lasproblemen: De door hitte{0}}beïnvloede zone (HAZ) grenzend aan lassen is bijzonder kwetsbaar voor verbrossing als de koelsnelheid niet goed wordt geregeld.
Mitigatieprocedures:
Lassenprotocol:
Gebruik alleen bijpassende vulmetalen (ERNiMo-7 voor GTAW)
Handhaaf hoge interpass-temperaturen (minimaal 300 graden F/150 graden)
Implementeer technieken met lage warmte-inbreng met stringer kralen
Vermijd warmtebehandeling na-het lassen, tenzij het gaat om volledige oplossingsgloeien
Richtlijnen voor het vormen:
Beperk bij koudvervormen de vervorming tot 10-15% vóór het tussentijds uitgloeien
Wanneer warmvormen noodzakelijk is, voltooi de bewerkingen boven 1700 graden F (925 graden), gevolgd door snel blussen
Voer altijd een eindoplossingsgloeien uit (1850-2050 graden F/1010-1121 graden met waterafschrikken) na warm werken
Warmtebehandelingscontrole:
Probeer nooit spanning te verlichten in het bereik van 1200-1600 graden F
Documenteer alle thermische cycli met temperatuurbewakingsapparatuur
3. Hoe verhoudt het corrosieweerstandsprofiel van Hastelloy B-2 plat staaf zich tot andere nikkellegeringen in specifieke chemische omgevingen?
Hastelloy B-2 platte staaf bezet een gespecialiseerde niche in het spectrum van corrosieweerstand, met duidelijke voordelen en beperkingen:
Omgevingen met superieure prestaties:
Zoutzuur: Ongeëvenaarde weerstand tegen alle concentraties en temperaturen, en presteert beter dan de meeste andere nikkellegeringen, waaronder Hastelloy C-276 in niet-oxiderende HCl-toepassingen.
Zwavelzuur: Uitstekende weerstand in concentraties onder 60%, vooral bij gematigde temperaturen.
Fosforzuur: Superieure prestaties in zuivere, niet-oxiderende omstandigheden, hoewel minder resistent dan sommige legeringen als er fluoriden aanwezig zijn.
Organische zuren: Uitstekende weerstand tegen mierenzuur, azijnzuur en andere reducerende organische zuren.
Vergelijkende beperkingen:
Versus Hastelloy C-276: B-2 heeft geen chroomgehalte, waardoor het kwetsbaar is voor oxiderende media waarin C-276 uitblinkt. C-276 bevat 16% chroom en is bestand tegen oxiderende zuren, gechloreerde oplossingen en gemengde zure omgevingen die B-2 snel zouden aantasten.
Versus Alloy 400 (Monel): Hoewel beide bestand zijn tegen zoutzuur, biedt B-2 over het algemeen betere prestaties bij hogere temperaturen en concentraties. Legering 400 kan echter de voorkeur hebben bij toepassingen met fluorwaterstofzuur.
Versus Titanium: Titanium blinkt uit in oxiderende chlorideomgevingen, maar faalt volledig in het reduceren van zuren waar B-2 het beste presteert.
Kritieke toepassingsgrenzen:
Vermijd oxiderende omstandigheden: Gebruik B-2 nooit in salpeterzuur, chroomzuur of oplossingen die ijzer- of koperionen bevatten
Limiet in beluchte oplossingen: De prestaties nemen aanzienlijk af bij gebruik met belucht zuur
Temperatuuroverwegingen: hoewel uitstekend bij hogere temperaturen in reducerende omstandigheden, zijn de maximale bedrijfstemperaturen lager dan die van sommige chroom-bevattende legeringen
4. Welke kwaliteitscontrolemaatregelen en certificeringen zijn essentieel bij het specificeren van Hastelloy B-2 platte staaf voor ASME-drukapparatuurtoepassingen?
Voor het specificeren van een B-2 platte balk voor codetoepassingen zijn uitgebreide kwaliteitsborgingsprotocollen vereist:
Essentiële certificeringen en documentatie:
Naleving van ASME-materiaalspecificaties: Moet voldoen aan ASME SB-335 voor producten met platte stangen
Vereisten voor het molentestcertificaat:
Volledige chemische analyse die de samenstelling van UNS N10665 verifieert
Gegevens over mechanische eigenschappen, waaronder treksterkte, vloeigrens en rek
Warmtebehandelingsregistraties bevestigen de gloeiparameters van de oplossing
Beoordeling van de korrelgrootte volgens ASTM E112
Traceerbaarheid: Volledige traceerbaarheid van materialen van smelt tot eindproduct met identificatie van het warmtenummer
Verplichte testen en inspectie:
Verificatie van chemische analyse: Onafhankelijke laboratoriumverificatie van kritische elementen, met name het molybdeengehalte (26-30%) en lage onzuiverheidsniveaus
Mechanische tests: trek- en hardheidstests van elke warmtepartij
Niet-destructief onderzoek: ultrasoon testen op interne defecten, vooral belangrijk voor dikkere delen
Microstructuuronderzoek: verificatie van de afwezigheid van neerslag en de juiste korrelstructuur
Inspectie van de oppervlakteconditie: Vrij van naden, scheuren en overmatige aanslag
Kwalificaties van fabrikanten:
Specificaties lasprocedure: AWS/ASME gekwalificeerde WPS specifiek voor B-2-legering
Lasserkwalificaties: prestatiekwalificaties voor al het laspersoneel
BDE Personeelscertificering: Niveau II of III certificering voor inspectiepersoneel
Documentatie over warmtebehandeling: gedetailleerde gegevens van alle thermische cycli tijdens de fabricage
Naleving van regelgeving:
Naleving van ASME Sectie VIII: Materiaal moet aanvaardbaar zijn voor gebruik onder toepasselijke ontwerpomstandigheden
NACE MR0175/ISO 15156: Conformiteitscontrole indien gebruikt in zure service
Registratie bij de Nationale Raad: Vereisten voor druk-componenten
5. Hoe verhoudt het gebruik van Hastelloy B-2 platstaal zich, in termen van levenscycluseconomie, tot alternatieve corrosiebeschermingsmethoden voor structurele ondersteuningen bij zuurgebruik?
De economische evaluatie van B-2 platstaven versus alternatieven omvat een uitgebreide analyse van de levenscycluskosten:
Hastelloy B-2 solide constructie:
Initiële kapitaalkosten: Hoge materiaalkosten (doorgaans 5-8 keer koolstofstaal)
Installatiekosten: gemiddeld, vergelijkbaar met andere hoog-gelegeerde materialen
Onderhoudskosten: Zeer laag - voornamelijk inspectie met minimale reparaties
Levensverwachting: 20+ jaar onder ontwerpomstandigheden
Mislukkingsrisico: Lage kans op onverwacht falen
Inspectievereisten: Routinematig visueel en BDE met standaardintervallen
Vervangingswaarschijnlijkheid: Laag, meestal alleen aan het einde van de ontwerplevensduur
Alternatieve beschermingsmethoden:
Koolstofstaal met rubberen voering:
Lagere initiële kosten (40-60% van B-2)
Hoge installatiecomplexiteit
Matig onderhoud (voeringinspecties, reparaties)
Levensverwachting 10-15 jaar
Hoger faalrisico door beschadiging van de voering
Frequente inspectie-eisen
Koolstofstaal met fluorpolymeercoating:
Matige initiële kosten (30-50% van B-2)
Hoge installatieprecisie vereist
Veel onderhoud (coatingreparaties, opnieuw aanbrengen)
Levensverwachting 5-10 jaar
Hoog faalrisico door coatingdefecten
Intensieve inspectieregimes
Vezel-versterkte kunststof (FRP):
Concurrerende initiële kosten (70-90% van B-2)
Gespecialiseerde installatie vereist
Matig onderhoud (UV-degradatie, mechanische schade)
Levensverwachting 15-20 jaar
Temperatuur- en chemische beperkingen
Beperkte structurele mogelijkheden
Economische analysefactoren:
Totale eigendomskosten: B-2 vertoont doorgaans voordeel over een horizon van 15+ jaar
Kosten voor stilstand: B-2 minimaliseert productieonderbrekingen
Veiligheids- en milieukosten: B-2 vermindert het risico op catastrofale storingen
Vervangingskosten: de lange levensduur van de B-2 vermindert de vervangingsfrequentie
Inspectie en onderhoud: B-2 vereist minder intensieve zorgprogramma's
Beslissingsoverwegingen:
Servicekriticiteit: B-2 heeft de voorkeur voor kritische structurele ondersteuningen
Toegankelijkheid: B-2 voordelig voor moeilijk- toegankelijke locaties
Temperatuuromstandigheden: B-2 superieur bij verhoogde temperaturen
Systeemcomplexiteit: B-2 vereenvoudigt het ontwerp met homogeen materiaal
Operationele geschiedenis: B-2 biedt een voorspelbare prestatiegeschiedenis
De economische rechtvaardiging voor een B-2 plat staaf wordt sterker naarmate het onderhoud toeneemt, de gevolgen van falen groter zijn en de verwachte levensduur langer wordt.
