1. Wat is het fundamentele ontwerpdoel en het belangrijkste voordeel van Hastelloy B-2 in een spiraalbuisconfiguratie?

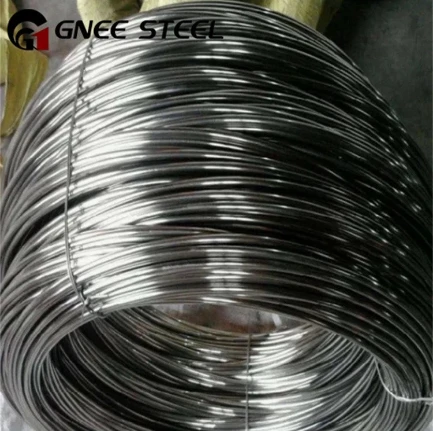

Hastelloy B-2 spiraalbuis is ontworpen voor zeer efficiënte warmteoverdracht binnen een compacte voetafdruk, vooral bij corrosieve toepassingen. Het doel ervan is om te functioneren als het belangrijkste warmtewisselingselement in apparatuur waar procesmedia moeten worden verwarmd, gekoeld of gecondenseerd, maar de vloeistoffen agressief reducerende zuren zoals zoutzuur, zwavelzuur of fosforzuur zijn.
Het belangrijkste voordeel is de combinatie van ongeëvenaarde corrosieweerstand in deze omgevingen met de verbeterde thermische efficiëntie die wordt geboden door de spiraalgeometrie. De lange, ononderbroken lengte binnen een afgesloten omhulsel maximaliseert het oppervlak voor warmteoverdracht, terwijl de ruimte, het drukverlies en het aantal potentiële lekpunten (gelaste verbindingen) worden geminimaliseerd in vergelijking met een rechte-buizenbundel.
2. In welke specifieke soorten warmtewisselingsapparatuur wordt de B-2-spiraalbuis het meest kritisch gebruikt?
B-2-spiraalbuis is het bepalende onderdeel van verschillende kritische procesapparatuur:
Spiraal-Wondwarmtewisselaars (CWHE): de beste toepassing. Lange, continue spoelen van B-2-buizen worden nauwkeurig in meerdere lagen rond een centrale kern gewikkeld in een hogedrukomhulsel. Dit ontwerp kan op efficiënte wijze omgaan met extreme temperatuurschommelingen en hoge druk, waardoor het ideaal is voor veeleisende diensten zoals:
Zuurkoelers/koelers: Koelen van hete, geconcentreerde zoutzuurstromen.
Verwarming/koeling van de reactormantel: Zorgt voor nauwkeurige temperatuurregeling voor reactoren die met corrosieve chemicaliën werken.
Condensors & Reboilers in corrosieve destillatiekolommen.
Bajonetverwarmers: Een enkele of dubbele spiraalbuis die in een vat of pijp wordt gestoken voor directe onderdompeling van corrosieve vloeistoffen.
Beklede vatspoelen: spoelen die binnen of buiten de vatwanden zijn gelast voor het verwarmen of koelen van de inhoud van het vat.
3. Wat zijn de extreme fabricage-uitdagingen bij het produceren en wikkelen van Hastelloy B-2-spiraalbuizen?
Het vervaardigen van een functionele B-2-spoel verlegt de grenzen van de metallurgie en machinebouw vanwege de gevoeligheid van de legering.
Koudbuigen en werkharden: De buis moet gebogen worden tot een kleine straal (spiraalsteek). De snelle en extreme verharding van B-2 kan scheuren of overmatige terugvering tijdens het opwikkelen veroorzaken. Dit vereist:
Gespecialiseerde, computer-gestuurde wikkelmachines die een soepele, consistente kracht uitoefenen.
Doornondersteuning of interne zand-/vrachtbuiging om instorten te voorkomen en vervorming onder controle te houden.
Potentieel voor uitgloeien tussen-trappen tijdens het meer-wikkelen van zeer dik-wandige buizen, hoewel dit het sensibiliseringsrisico opnieuw introduceert als het niet perfect onder controle wordt gehouden.
Sensibilisatie beheren: De vervormingsenergie bij het buigen genereert warmte. Als de temperatuur van de buis tijdens het opwinden stijgt tot tussen de 550 en 1065 graden (1020 tot 1950 graden F), kan deze plaatselijk gevoelig en broos worden. Het wikkelen is daarom een koud-bedrijf dat zorgvuldig moet worden gecontroleerd en gekoeld.
Lasintegriteit voor lange lengtes: spiraalbuizen worden vaak gemaakt door meerdere lengtes aan elkaar te lassen voordat ze worden opgewikkeld. Elke longitudinale autogene las (vaak laser- of orbitaal TIG) moet onberispelijk zijn, omdat elk defect tijdens het buigen onder spanning komt te staan en kan leiden tot een lek in de voltooide spoel. . 100% radiografie van deze lassen is standaard.
4. Hoe verschillen de inspectie, het testen en de certificering van B-2-spiraalbuizen van die van rechte buizen?
De certificering is veel uitgebreider, omdat de buis zowel als drukgrens als als vervaardigd onderdeel moet worden gekwalificeerd.
Beyond Standard Pipe MTR: Vereist volledige traceerbaarheid (hittegetal) en chemische/mechanische certificering volgens ASTM B622 (naadloos) of B626 (gelast).
Kritisch niet-destructief onderzoek (BDE):
100% Eddy Current of Ultrasoon testen: Over de gehele lengte van de buisvóór het opwindenom eventuele longitudinale of transversale gebreken te detecteren die zich tijdens het buigen zouden kunnen voortplanten.
Dimensionale perfectie: Nauwkeurige meting van de buitendiameter, wanddikte en ovaliteit is van cruciaal belang, omdat variaties de consistentie van de wikkeling en de uiteindelijke pasvorm in de warmtewisselaarbehuizing beïnvloeden.
Validatie na-opwikkeling: Na het opwikkelen omvatten kritische inspecties:
Heliumlektesten van de gehele spoel onder vacuüm om gaatjeslekken op te sporen.
Dye Penetrant Testing (PT) op de buitenste en binnenste bochten, die de grootste spanning ondervinden.
Laatste hydrostatische test van de voltooide batterijconstructie bij 1,5x ontwerpdruk.
Certificering van de spoel als gefabriceerd item: De fabrikant verstrekt een ‘spoelgegevensrapport’ dat alle materiaalcertificaten, BDE-rapporten, wikkeldiagrammen en druktestrecords omvat, waarbij de spoel wordt behandeld als een voltooid drukonderdeel.
5. Wat zijn de belangrijkste faalwijzen voor B-2-spiraalbuizen die in gebruik zijn, en hoe worden deze tijdens het ontwerp en de werking voorkomen?
Storingsmodi zijn specifiek voor de opgerolde configuratie en de zware service.
Trillingen-geïnduceerde vermoeidheidsscheuren: Bij zijwaartse stroming van de schaal- kunnen buizen trillen ("buiszang"), wat leidt tot vermoeiingsscheuren op steunpunten of in de krapste bochten. Preventie omvat een nauwgezet mechanisch ontwerp met adequate buisondersteuningen, het vermijden van stroomsnelheden die trillingen veroorzaken, en het zorgen voor de juiste spanning tijdens het oprollen.
Spanningscorrosiescheuren (SCC): Hoewel B-2 zeer goed bestand is tegen chloride-SCC, kunnen restspanningen door wikkeling, gecombineerd met bepaalde verontreinigingen (bijv. polythionzuren, hete alkalische sulfiden), een risico vormen. Preventie is afhankelijk van spanningsverlichting na het wikkelen, hoewel dit een delicate thermische operatie is voor B-2 en vaak wordt vermeden ten gunste van robuuste procescontrole om verontreinigingen uit te sluiten.
Corrosie-Erosie bij inlaatbochten: Hoge- snelheid, potentieel vaste- bevattende vloeistof kan een versnelde wandverdunning veroorzaken bij de eerste bocht waar de stroomrichting abrupt verandert. Preventie omvat:
Ontwerp: gebruik van dikkere-wandige buizen bij het inlaatgedeelte of het installeren van beschermende adereindhulzen.
Werking: Controle van de vloeistofsnelheid en filteren van vaste stoffen.
Differentiële thermische uitzettingsspanningen: In een spiraal met meerdere- lagen kunnen verschillende lagen verschillende temperaturen ervaren, wat leidt tot thermische spanningen-. Dit wordt beheerd door middel van geavanceerde thermische modellering tijdens het ontwerp om spanningen te voorspellen en de juiste wikkelspelingen en ondersteuningssystemen te specificeren.
Conclusie: Hastelloy B-2 spiraalbuis is niet alleen maar een gebogen buis; het is een hoogontwikkeld, nauwkeurig vervaardigd onderdeel dat warmteoverdracht mogelijk maakt in enkele van de meest corrosieve processen op aarde. De succesvolle toepassing ervan hangt af van een diepgaand begrip van de wisselwerking tussen de uitdagende metallurgie van B-2 en de complexe mechanische spanningen die worden veroorzaakt door de spiraalgeometrie. Het vertegenwoordigt het toppunt van gespecialiseerde productie waarbij corrosietechniek en mechanisch ontwerp samenkomen.
