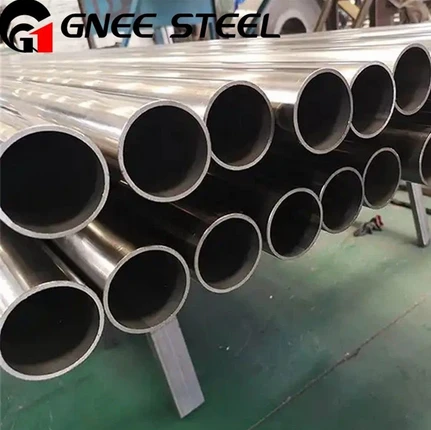

1. Materiaaleigenschappen en corrosiebestendigheid
Vraag: Waarom is ASTM B163 puur nikkel (UNS N02200) gespecificeerd voor leidingen in gespecialiseerde chemische verwerkings- en bijtende omgevingen, vooral in het kleinere diameterbereik (3,35 mm tot 101,6 mm buitendiameter)? Welke specifieke prestatievoordelen biedt het bij deze diensten ten opzichte van roestvrij staal of nikkellegeringen?
Antwoord: De specificatie van ASTM B163 puur nikkel (legering 200/UNS N02200) in dit specifieke groottebereik wordt bepaald door een unieke combinatie van metallurgische zuiverheid en uitzonderlijke weerstand tegen specifieke corrosieve media, met name natronloog (natriumhydroxide).
Hoewel roestvrij staal voor bescherming afhankelijk is van een passieve chroomoxidelaag, zijn ze gevoelig voor door chloride-geïnduceerde spanningscorrosie (SCC) en kunnen ze last hebben van bijtende verbrossing in alkalische omgevingen met hoge- temperaturen en hoge- concentraties. Hoewel hogere legeringen zoals Inconel of Hastelloy een breed-spectrumweerstand bieden, zijn ze vaak over-gespecificeerd en aanzienlijk duurder voor toepassingen die alleen weerstand tegen bijtende stoffen vereisen.
Hier volgen de specifieke prestatievoordelen van UNS N02200 voor leidingen met kleine- diameter:
Uitzonderlijke weerstand tegen bijtende stoffen: Zuiver nikkel is het materiaal bij uitstek voor het hanteren van natronloog bij alle concentraties en temperaturen tot en met gesmolten bijtende stof. Het is bestand tegen bijtende spanningscorrosie, een faalwijze die veel voorkomt bij austenitisch roestvast staal. Bij de productie van chemicaliën zoals rayon of in de chloor-alkali-industrie, waar instrumentleidingen met een kleine- diameter (binnen het opgegeven bereik van 3,35 mm tot 101,6 mm buitendiameter) worden gebruikt voor monstername en controle, is deze weerstand niet-onderhandelbaar.
Hoge thermische geleidbaarheid: Vergeleken met austenitisch roestvast staal (bijvoorbeeld 304/316) heeft puur nikkel een veel hogere thermische geleidbaarheid. In buizen met een kleine- diameter (3,35 mm tot 12 mm buitendiameter) die worden gebruikt in warmtewisselaars, thermowells of detectielijnen, zorgt dit voor een snelle temperatuurrespons en efficiënte warmteoverdracht, wat van cruciaal belang is voor de nauwkeurigheid van de procescontrole.
Behoud van zuiverheid: UNS N02200 legert niet gemakkelijk met zwavel bij hoge temperaturen, waardoor het nuttig is in bepaalde speciale chemische toepassingen waarbij productzuiverheid voorop staat en katalytische reacties van andere metalen (zoals ijzer of chroom) moeten worden vermeden. De kleine diameter van de leidingen minimaliseert het bevochtigde oppervlak, maar het materiaal zelf garandeert dat er geen corrosieproducten de vloeistofstroom zullen vervuilen.
Vervaardigbaarheid voor kleine diameters: Zuiver nikkel is extreem taai en verwerkbaar. Dit is essentieel voor het opgegeven maatbereik. Slangen met een kleine diameter (zo laag als een buitendiameter van 3,35 mm) moeten kunnen worden gebogen, wijd uitlopend en gestuikt zonder te scheuren om ingewikkelde instrumentenpanelen en detectielijnen te vormen. ASTM B163 garandeert dat het materiaal geschikt is voor deze koude- bewerkingen.
Het is belangrijk op te merken dat hoewel UNS N02200 uitblinkt in reducerende omgevingen (zoals bijtende en droge chloor), het slecht presteert in sterk oxiderende omstandigheden (zoals salpeterzuur) of in zwavel-bevattende gassen boven de omgevingstemperatuur. De specificatie is daarom een gerichte oplossing voor specifieke industriële chemie.
2. Productie, maatvoering en wanddikte (schema)
Vraag: Het bereik van 3,35 mm buitendiameter tot 101,6 mm buitendiameter omvat zowel injectieslangen als standaard NPS-leidingmaten. Hoe wordt ASTM B163 puur nikkel doorgaans binnen dit spectrum vervaardigd, en hoe specificeer je de wanddikte correct bij het overstappen van buizen met kleine-boring naar grotere buizen van NPS--formaat?
Antwoord: De productieroute en de methode voor het specificeren van de wanddikte variëren aanzienlijk binnen het bereik van 3,35 mm tot 101,6 mm buitendiameter, en het begrijpen van dit onderscheid is van cruciaal belang voor inkoop en kwaliteitscontrole.
Productieprocessen:
Onderste uiteinde (3,35 mm tot ~25 mm buitendiameter): Bij deze diameters bestaat het product vrijwel uitsluitend uit koud-getrokken naadloze buizen. Het proces begint met een grotere holle schaal, die door een matrijs en over een doorn wordt getrokken om de precieze buitendiameter en wanddikte te bereiken. Dit koude-werkproces is essentieel voor het bereiken van de nauwe toleranties, gladde oppervlakteafwerking en mechanische eigenschappen die vereist zijn voor instrumentatie, impulsleidingen en capillaire buizen. UNS N02200-werk-hardt uit, dus tussentijds uitgloeien (warmtebehandeling) is vereist tijdens het trekken, wat valt onder de ASTM B163-specificatie.
Bovenste uiteinde (~25 mm tot 101,6 mm buitendiameter): hoewel dit nog steeds vaak koud-afgewerkt is, grenst dit bereik aan standaard buismaten. Met een buitendiameter van 101,6 mm (dat is een nominale buismaat van 4 inch) kan het product een naadloze buis zijn (warm-afgewerkt en vervolgens koud-getrokken) of direct warm-afgewerkt. Om echter te voldoen aan de nauwere maattoleranties die vaak vereist zijn voor druktoepassingen, is koude afwerking gebruikelijk.
Wanddikte opgeven:
Dit is waar in de branche vaak verwarring ontstaat.
Voor buizen (typisch < 2" nominaal): De wanddikte wordt gespecificeerd door een minimale of gemiddelde wanddikte in inches of millimeters (bijvoorbeeld 0,035" wand of 0,889 mm wand). U moet "Buis" opgeven en de exacte buitendiameter en wand opgeven. Bijvoorbeeld:"ASTM B163 UNS N02200 naadloze buis, 12,7 mm buitendiameter x 1,24 mm wanddikte."
Voor leidingen (typisch 2" nominaal en hoger, inclusief 101,6 mm OD/4"): Wanddikte wordt vaak gespecificeerd door "Schedule" (SCH). Een buis van 101,6 mm (4") kan verschillende schema's hebben (SCH 10S, SCH 40S, SCH 80S), afhankelijk van de drukvereiste. Het is van cruciaal belang om te specificeren of u bestelt op basis van buisafmetingen (die standaard buitendiameters en specifieke schema-gebaseerde ID's hebben) of buisafmetingen.
Beste praktijken uit de sector:
Voor een project dat dit hele spectrum bestrijkt, moet de technische specificatie expliciet zijn. Als een leiding met een buitendiameter van 50 mm bedoeld is om deel uit te maken van een procesleidingsysteem met flensfittingen, moet deze worden besteld als "2" NPS Schedule XX"-buis. Als deze deel uitmaakt van een hydraulisch of instrumentatiesysteem met knelfittingen, moet deze worden besteld als "50 mm buitendiameter x Y mm wandbuis". Hoewel beide onder ASTM B163 kunnen vallen, verschillen de maatnormen (ASME B36.19 voor buizen vs. een specifieke buisafmeting) en zal het gebruik van de verkeerde leiden tot aan aanpassingsincompatibiliteit.
3. Verbindingsmethoden: lassen versus mechanische verbindingen
Vraag: Wat zijn in kritieke servicetoepassingen waarbij gebruik wordt gemaakt van ASTM B163 zuiver nikkel-leidingen met een kleine- boring (3,35 mm buitendiameter) tot middelmatige (101,6 mm buitendiameter) ASTM B163-leidingen van puur nikkel, de-door de industrie geaccepteerde verbindingsmethoden, en wat zijn de specifieke uitdagingen die gepaard gaan met het lassen van puur nikkel in deze diktes?
Antwoord: De verbindingsmethoden voor ASTM B163 zuiver nikkel-leidingen zijn sterk afhankelijk van de specifieke diameter binnen het buitendiameterbereik van 3,35 mm tot 101,6 mm, waarbij de behoefte aan lek--dichte integriteit wordt afgewogen tegen de praktische aspecten van de fabricage.
Mechanische verbindingen (overheersend voor < 25 mm buitendiameter):
Voor de kleinste buizen (3,35 mm tot ongeveer 25 mm buitendiameter) zijn mechanische verbindingen de industriestandaard.
Type: knelfittingen met dubbele- ferrule (bijv. Swagelok of Parker A-LOK-stijl) of, tegenwoordig minder vaak, flare-fittingen.
Voordeel: ze maken montage ter plaatse mogelijk zonder hitte, wat van cruciaal belang is voor dun- buizenstelsel waarbij lassen een hoog risico op doorbranden- met zich meebrengt. Ze maken ook demontage voor onderhoud mogelijk.
Materiaaloverweging: Fittingen moeten compatibel zijn. Normaal gesproken kunnen roestvrijstalen adereindhulzen werken, maar voor optimale prestaties en om vreten te voorkomen, worden vaak nikkel- of monel-adereindhulzen gebruikt bij het aansluiten van zuiver nikkelbuizen.
Lassen (overheersend voor > 25 mm buitendiameter tot 101,6 mm buitendiameter):
Voor dikkere-wandige buizen en grotere diameters is lassen de primaire methode voor permanente verbindingen met hoge- integriteit.
Proces: Gaswolfraambooglassen (GTAW/TIG) is het enige acceptabele proces voor dit materiaal- en formaatbereik vanwege de nauwkeurige hittebeheersing.
Uitdagingen bij het lassen van puur nikkel (UNS N02200):
Porositeit: Zuiver nikkel heeft een hoge oplosbaarheid voor gassen zoals zuurstof en waterstof in gesmolten toestand, die snel verloren gaat tijdens het stollen. Als het lasbad niet perfect wordt afgeschermd door inert gas (100% argon of argon/heliummengsels), raken deze gassen gevangen en vormen ze porositeit. Dit is een belangrijke afwijzingsfactor.
Vloeibaarheid: Het lasbad is erg "traag" en minder vloeibaar in vergelijking met staal. Lassers moeten de toorts manipuleren om een goede bevochtiging van de verbindingsranden te garanderen.
Heet kraken: Nikkel is gevoelig voor heet kraken door onzuiverheden zoals zwavel, lood of fosfor. Daarom moeten het basismetaal en eventueel vulmetaal zorgvuldig schoon zijn. Slijpschijven die op koolstofstaal worden gebruikt, kunnen niet op nikkel worden gebruikt, omdat ingebedde ijzerdeeltjes tot scheuren kunnen leiden.
Warmte-inbreng: vanwege de hoge elektrische weerstand en thermische uitzetting kan vervorming een probleem zijn. Een lage warmte-inbreng en een goede aansluiting van de verbindingen- zijn essentieel.
Vulmetaal: Voor het lassen van UNS N02200 aan zichzelf is het typische vulmetaal ERNi-1.
Orbitaal lassen:
Voor repetitieve lassen aan buizen met een buitendiameter van 6 mm tot 50 mm (gebruikelijk in farmaceutische of halfgeleidersystemen-), is geautomatiseerde orbitale GTAW de gouden standaard. Het zorgt voor consistente, reproduceerbare lassen met minimale bedieningsfouten, essentieel voor het behoud van de zuiverheid en corrosieweerstand van de nikkelleidingen.
4. Toepasselijke codes, normen en inspecties
Vraag: Een leidingsysteem is ontworpen met ASTM B163 UNS N02200-materiaal met een buitendiameter van 3,35 mm tot 101,6 mm. Welke ASME-constructiecodes zijn van toepassing op het ontwerp en de inspectie van dit systeem, en welke specifieke niet-destructieve onderzoeksmethoden (NDE) zijn vereist om de integriteit van het zuivere nikkel te garanderen?
Antwoord: De constructie en inspectie van een systeem dat dit materiaal gebruikt, valt onder verschillende secties van de ASME-code (American Society of Mechanical Engineers), afhankelijk van de beoogde service.
Toepasselijke bouwcodes:
ASME B31.3 (Process Piping): Dit is de meest waarschijnlijke code voor chemische, petroleum- en industriële installaties. Het behandelt het ontwerp, de materialen, de fabricage en de inspectievereisten voor leidingen. Voor een buis met een buitendiameter van 101,6 mm (4") is B31.3 de definitieve standaard.
ASME Sectie VIII (Code voor ketels en drukvaten): Als de slangen (bijvoorbeeld met een buitendiameter van 12,7 mm) worden gebruikt als interne slangen in een warmtewisselaar of als onderdeel van een drukvat, is deze code van toepassing.
B31.1 (Power Piping): Als het systeem zich in een energiecentrale bevindt, zou deze code van toepassing zijn, hoewel puur nikkel minder gebruikelijk is in primaire energiecycli.
Inspectie- en BDE-vereisten:
Het inspectieregime is risicogebaseerd- en varieert afhankelijk van de omvang en de ernst van het onderhoud (Normaal, Categorie D, Categorie M of Hogedrukvloeistofonderhoud volgens B31.3).
Visueel onderzoek (VT): Verplicht voor alle lassen. Het lasversterkingsprofiel, de ondersnijding en de porositeit van het oppervlak worden gecontroleerd.
Radiografische tests (RT): Vereist voor de meeste "normale" lasnaden met vloeistof boven een bepaalde maatdrempel (typisch NPS 2 of 101,6 mm OD) en voor vrijwel alle lassen in "hogedruk" -gebruik. RT is essentieel voor het detecteren van interne porositeit, gebrek aan smelting en scheuren in de laswortel.
Penetrantonderzoek (PT): Dit is de primaire oppervlakteonderzoeksmethode voor puur nikkel. Omdat nikkel non-ferro is, is het testen van magnetische deeltjes (MT) niet van toepassing. PT gebruikt een zichtbare of fluorescerende kleurstof om defecten aan het oppervlak-zoals scheuren of gaatjes zichtbaar te maken. Het is zeer effectief op laskappen en door hitte beïnvloede zones- en wordt vaak gespecificeerd voor de grondlaag van moflassen.
Hydrostatisch testen: Het voltooide leidingsysteem moet worden getest op lekken-, doorgaans met water van 1,5 keer de ontwerpdruk. Voor instrumentbuizen met kleine- diameter (3,35 mm) kan dit worden uitgevoerd als onderdeel van een lustest. Er moet voor worden gezorgd dat de systemen volledig worden leeggemaakt en gedroogd om verontreiniging te voorkomen.
Positieve materiaalidentificatie (PMI): gezien de kosten van puur nikkel en het risico van vermenging- met roestvrij staal of andere legeringen, is PMI (met behulp van röntgenfluorescentie of optische emissiespectroscopie) vaak een projectvereiste om voorafgaand aan de installatie te verifiëren dat het materiaal inderdaad UNS N02200 is.
De belangrijkste conclusie is dat hoewel het materiaal wordt gespecificeerd door ASTM B163, defabricage- en inspectie-integriteitis verplicht gesteld door de ASME-bouwcode. Het gebrek aan ferromagnetisme (waardoor MT onbruikbaar wordt) maakt een grondige reiniging van PT en een goede techniek voor RT van cruciaal belang voor de kwaliteitsborging.
5. Inkoop en kostenoptimalisatie
Vraag: Als inkoopmanager moet ik ASTM B163 zuiver nikkel-leidingen aanschaffen met een buitendiameter van 3,35 mm tot 101,6 mm. Wat zijn de kritische logistieke en kostenfactoren waarmee ik rekening moet houden om tijdige levering en naleving van het budget te garanderen, met name wat betreft minimale bestelhoeveelheden, beschikbaarheid en toeslagen?
Antwoord: De aanschaf van ASTM B163 UNS N02200 in dit groottebereik biedt unieke uitdagingen vergeleken met standaard roestvrij staal. De markt voor puur nikkel is kleiner en de toeleveringsketens zijn minder gecommoditiseerd. Dit zijn de kritische factoren voor kosten- en planningsoptimalisatie:
1. Minimale bestelhoeveelheden (MOQ's) en beschikbaarheid:
De "middelste" afstand (ongeveer . 25 mm tot 75 mm buitendiameter): dit is vaak het meest problematische gebied. Fabrieken produceren buizen met een kleine- diameter (instrumentatiematen) in grote volumes voor specifieke industrieën. Ze produceren ook pijpen met een grote- boring (2" NPS en hoger) als standaard voorraadartikelen. De tussenliggende maten (bijvoorbeeld buizen met een buitendiameter van 38 mm of een buitendiameter van 50 mm) zijn vaak 'molen-gerichte' artikelen. Het is mogelijk dat ze niet op voorraad zijn bij distributeurs en vereisen een freesrun, die een hoge MOQ met zich meebrengt (vaak gemeten in duizenden voet/meter).
Strategie: Voor prototypes of kleine projecten die deze tussenmaten vereisen, moet u bereid zijn een premie te betalen voor een distributeur om een freesrun te verminderen, of te overwegen of een standaard pijpmaat (bijvoorbeeld 1-1/2" NPS of 2" NPS) functioneel kan worden vervangen door een metrische buismaat.
2. Grondstoftoeslagen:
Nikkel is een grondstof: De prijs van puur nikkel op de London Metal Exchange (LME) is volatiel. Buizenfabrieken hanteren een Grondstoftoeslag op hun basisprijs. Deze toeslag wordt berekend op basis van de gemiddelde LME-nikkelprijs over een specifieke periode (bijvoorbeeld de voorgaande maand).
Budgettering: Een offerte voor ASTM B163-leidingen is vaak slechts voor een korte periode geldig (bijvoorbeeld 5-10 dagen). In uw projectbudget moet rekening worden gehouden met mogelijke nikkelprijsschommelingen tussen de offertedatum en de uiteindelijke leverings-/factureringsdatum.
3. Complexiteit van sourcing (kleine versus grote leveranciers):
Kleine-boring (3,35 mm - 12 mm): het beste verkrijgbaar bij gespecialiseerde buizenleveranciers of fabrikanten van instrumentatiecomponenten. Ze hebben deze maten op voorraad voor de markt voor analysers en bemonsteringssystemen.
Pijpafmetingen (60,3 mm - 101.6 mm buitendiameter): Het beste verkrijgbaar bij grote pijp- en buizendistributeurs die nikkellegeringen op voorraad hebben.
De uitdaging: Er zijn maar weinig leveranciers die uitblinken aan beide uiteinden van dit spectrum. Mogelijk moet u uw inkooporder (PO) verdelen over twee leveranciers om de beste prijs en beschikbaarheid voor het hele maatbereik te krijgen.
4. Certificering en traceerbaarheid:
ASTM B163 vereist volledige traceerbaarheid. Ieder stuk leiding of buis moet herleidbaar zijn tot een warmtenummer. Zorg ervoor dat uw leverancier gecertificeerde testrapporten (MTR's/CMTR's) verstrekt waarin de chemische samenstelling en mechanische eigenschappen worden gecertificeerd. Weiger elk materiaal dat wordt geleverd met "gecertificeerd volgens ASTM B163", maar geen specifieke heat-trace heeft, omdat dit niet door een audit zal komen.
5. Fabricagekosten:
De materiaalkosten vormen slechts een deel. Informeer uw inkoopstrategie op basis van fabricage.
Lastoevoegmaterialen: ERNi-1-vulmetaal is duur. Neem dit mee in de projectkosten.
Na-lasinspectie: zoals besproken zijn PT-kleurstoffen en RT-films/apparatuur kosten die verband houden met lassen. Als u het systeem zo kunt ontwerpen dat er meer mechanische fittingen in de kleinere maten worden gebruikt, kunt u een deel van de hoge materiaalkosten compenseren met lagere installatiekosten en inspectiekosten.
