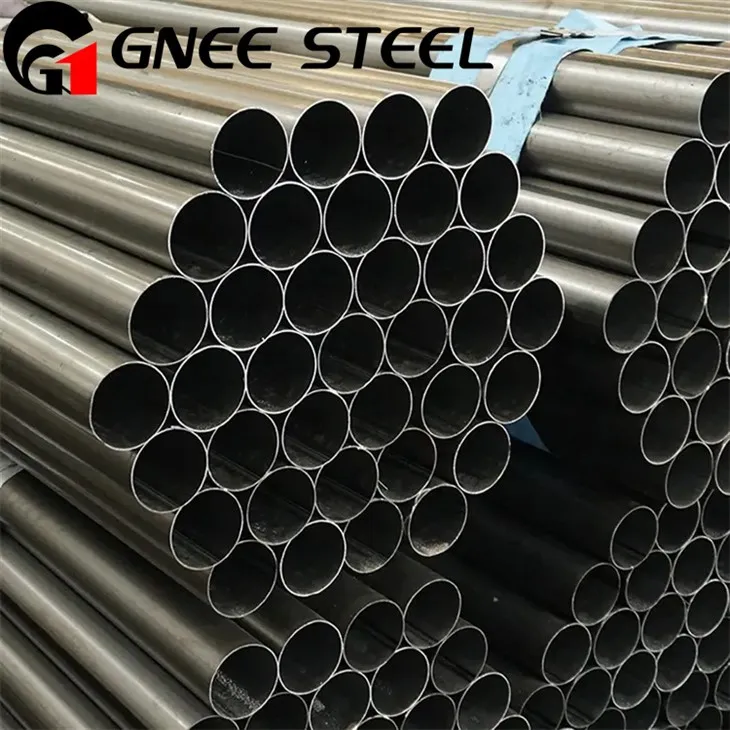

GH3044 Naadloze buizen voor turbomotoren

GH3044 is een legering voor hoge- temperaturen, ook bekend als Inconel 713C. Het is een superlegering op nikkel-basis met uitstekende sterkte bij hoge- temperaturen, weerstand tegen oxidatie en kruipweerstand. Deze legering bevat aanzienlijke hoeveelheden nikkel, chroom en aluminium, evenals sporen van andere elementen zoals ijzer, kobalt en titanium.



GH3044-buizen worden vaak gebruikt in toepassingen die een hoge- temperatuurbestendigheid vereisen, zoals gasturbines, onderdelen van de lucht- en ruimtevaart en industriële ovens. Deze slangen zijn bestand tegen temperaturen tot ongeveer 1100 graden (2012 graden F) terwijl ze hun mechanische eigenschappen behouden.



Waarom naadloze stalen buizen cruciaal zijn voor turbomotoren

De naadloze structuur van GH3044 stalen buizen is om de volgende redenen cruciaal voor toepassingen met turbomotoren:

Superieure sterkte: In tegenstelling tot gelaste stalen buizen hebben naadloze stalen buizen een uniforme korrelstructuur, wat resulteert in een hogere algehele sterkte en duurzaamheid. Gelaste stalen buizen hebben potentiële zwakke punten bij de lasnaden.

Hogere betrouwbaarheid: Het elimineren van lasnaden elimineert potentiële faalpunten onder hoge druk en thermische spanning, waardoor de betrouwbaarheid van de stalen buis wordt verbeterd.

Sterkere corrosieweerstand: De afwezigheid van lasnaden elimineert het risico van sensibilisatie veroorzaakt door lassen, waardoor het probleem van verminderde materiaalcorrosieweerstand wordt vermeden.

Hogere maatnauwkeurigheid: Naadloze stalen buizen kunnen met nauwkeurigere afmetingen worden vervaardigd, wat cruciaal is voor precisieapparatuur zoals turbomotoren.





Categorie	Details
Invoering	GH3044 is een oplossing-versterkte nikkel-gebaseerde oxidatie-bestendige legering. Het vertoont een hoge plasticiteit en een matige thermische sterkte onder de 900 graden, samen met uitstekende oxidatieweerstand, goede stempel- en laseigenschappen. Het is geschikt voor de productie van onderdelen van de hoofdverbrandingskamers en naverbranders van vliegtuig-motoren, evenals hitteschilden en geleidebladen, voor langdurig gebruik-onder 900 graden.
Chemische samenstelling (%)	Element	Min	Max
	Nikkel (Ni)	Evenwicht	Evenwicht
	Chroom (Cr)	23.50	26.50
	Ijzer (Fe)	-	4.00
	Molybdeen (Mo)	-	1.50
	Koolstof (C)	-	0.10
	Koper (Cu)	-	0.07
	Aluminium (Al)	0.50	-
	Mangaan (Mn)	-	0.50
	Zwavel (S)	-	0.013
	Silicium (Si)	-	0.80
	Titaan (Ti)	0.30	0.70
	Fosfor (P)	-	0.013
	Wolfraam (W)	13.00	16.00
Fysieke eigenschappen	Dichtheid: 8,89 g/cm³
	Smeltpunt: 1352–1375 graden
Toepassingen	Vlambuizen van de verbrandingskamer van luchtvaart-motoren, behuizingen van de naverbrander, verstelbare kleppen, structurele componenten van de verbrandingskamers van gasturbines, onderdelen van de verbrandingskamer van turbo-motoren, onderdelen van de naverbrander.





CHEMISCHE SAMENSTELLING VANGh3044-buis op hoge temperatuur:

Cijfer	C	Mn	Si	S	Cu	Fe	Ni	Cr
GH3044	Maximaal 0,10	Maximaal 0,5	Maximaal 0,80	0,013max	-	4,0max	evenwicht	23.5 – 26.5



GH3044 Fysieke eigenschappen van de buis

Eigendom	Waardebereik	Eenheid
Treksterkte	115 - 234	MPa
Opbrengststerkte	23	MPa
Verlenging	65	%
Vermindering van de oppervlakte	-	%
Impactenergie (Akv)	-	J
Brinell-hardheid (HBS)	123 - 321	-
Rockwell-hardheid (HRC)	30	-



GH3044 Mechanische eigenschappen van buizen

Eigendom	Waardebereik	Eenheid
Treksterkte	231	MPa
Opbrengststerkte	154	MPa
Verlenging	56	%
Vermindering van de oppervlakte	-	%
Impactenergie (Akv)	-	J
Brinell-hardheid (HBS)	235 - 268	-
Rockwell-hardheid (HRC)	30	-



GH3044 Warmtebehandelingsregime voor buizen

Proces
Gloeien
Afschrikken
Temperen
Normaliseren
Afschrikken en tempereren (Q&T)





1. Weerstand tegen hoge temperaturen: de GH3044-buis is een solide, oplossingsversterkte legering op nikkel-basis met uitstekende oxidatieweerstand. Onder 900 graden vertoont de GH3044 dun-wandige buis een matige thermische sterkte en hoge ductiliteit. Bovendien behoudt de dun{9}} GH3044-buis zijn mechanische functies stabiel en betrouwbaar, zelfs bij extreme temperaturen.

2. Oxidatieweerstand: Door het ontbreken van een dichte oxidelaag vertoont de GH3044-buis een langzame oxidatiesnelheid. Door deze langzame oxidatiesnelheid presteert het goed in oxiderende omgevingen met hoge- temperaturen.

3. Corrosiebestendigheid: De belangrijkste componenten van deze legering zijn nikkel, chroom en wolfraam. Zelfs in oxiderende, reducerende of neutrale omgevingen corrodeert de GH3044-buis niet, waardoor deze zeer geschikt is voor een breed scala aan media.

4. Lasbaarheid: GH3044-buis heeft betrouwbare argonbooglassen en puntlasprestaties. Bovendien vertoont de GH3044-buis een goede weerstand tegen stampen, naadlassen en solderen. Daarom kunnen GH3044-buizen worden aangesloten en gerepareerd met behulp van eenvoudige las-/structurele vormprocessen.





Toepassingen van GH3044 in turbinemotoren

GH3044 naadloze stalen buizen zijn ideaal voor de productie van hoge- temperatuurcomponenten in turbinemotoren, waaronder:

Uitlaatspruitstukken en uitlaatpijpen: Deze stalen buizen zijn bestand tegen de extreme temperaturen en drukken van uitlaatgassen die de turbocompressor binnendringen.

Naverbranderbehuizingen: In straalmotortoepassingen wordt deze legering gebruikt voor componenten met hoge temperatuur- in de naverbrander.

Verbrandingskamerbekledingen: Kan worden gebruikt voor het vervaardigen van onderdelen van de bekleding van de verbrandingskamer die bestand moeten zijn tegen omgevingen met voortdurend hoge- temperaturen.



Gnee Steel biedt vier oppervlaktebehandelingen voor GH3044 naadloze buizen voor turbomotoren: beitsen, spiegelpolijsten, polijsten en zandstralen.



Gnee Steel biedt de volgende warmtebehandelingen voor GH3044 naadloze buizen voor turbomotoren: gloeien, oplossing + veroudering. Daarnaast verzorgt Gnee Steel ook warm- en koudwalsen, dit zijn warmwalsen en koudtrekken.



Om de veiligheid van uw goederen beter te garanderen, bieden wij professionele, milieuvriendelijke, gemakkelijke en efficiënte verpakkingsdiensten.
